Laje Alveolar

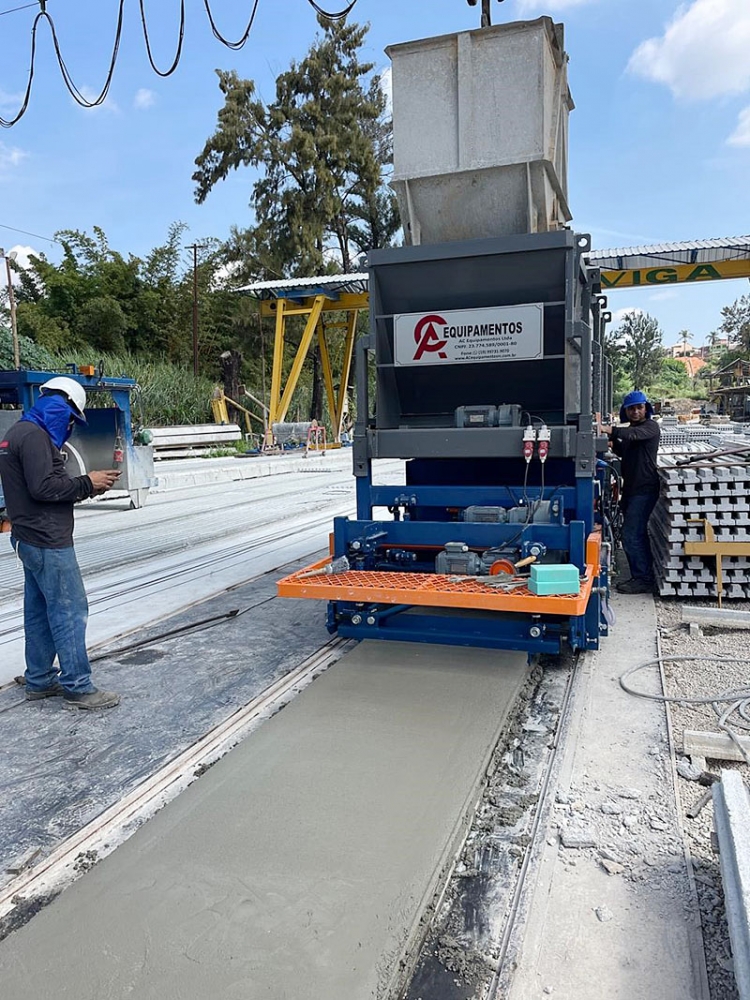

As lajes Alveolares Concreviga são peças pré-fabricadas em concreto protendido de alta resistência. A modelagem é feita sobre processo de extrusão em pistas de 150m de comprimento.
A armadura das lajes, formada por cordoalhas de aço (CP-190 RB), é pré-tensionada sobre as pistas. O concreto usinado utilizado na produção é de alta resistência com 45 Mpa.
Quando atingida a resistência necessária, as lajes são serradas, momento que transfere a protensão ao concreto. As lajes apresentam vazios longitudinais que lhes proporcionam reduções de peso próprio da ordem de 30 à 45% em relação as lajes maciças de mesma espessura.
A concepção do perfil lateral das lajes permite que, uma vez rejuntadas, trabalhem como conjunto. O rejuntamento com concreto tem a função estrutural de entarugamento.
Espessuras
Produzidas nas espessuras de 16, 21 e 26 cm
Aplicação
Apoiadas em alvenaria, estruturas de concreto ou metálicas
Utilizações

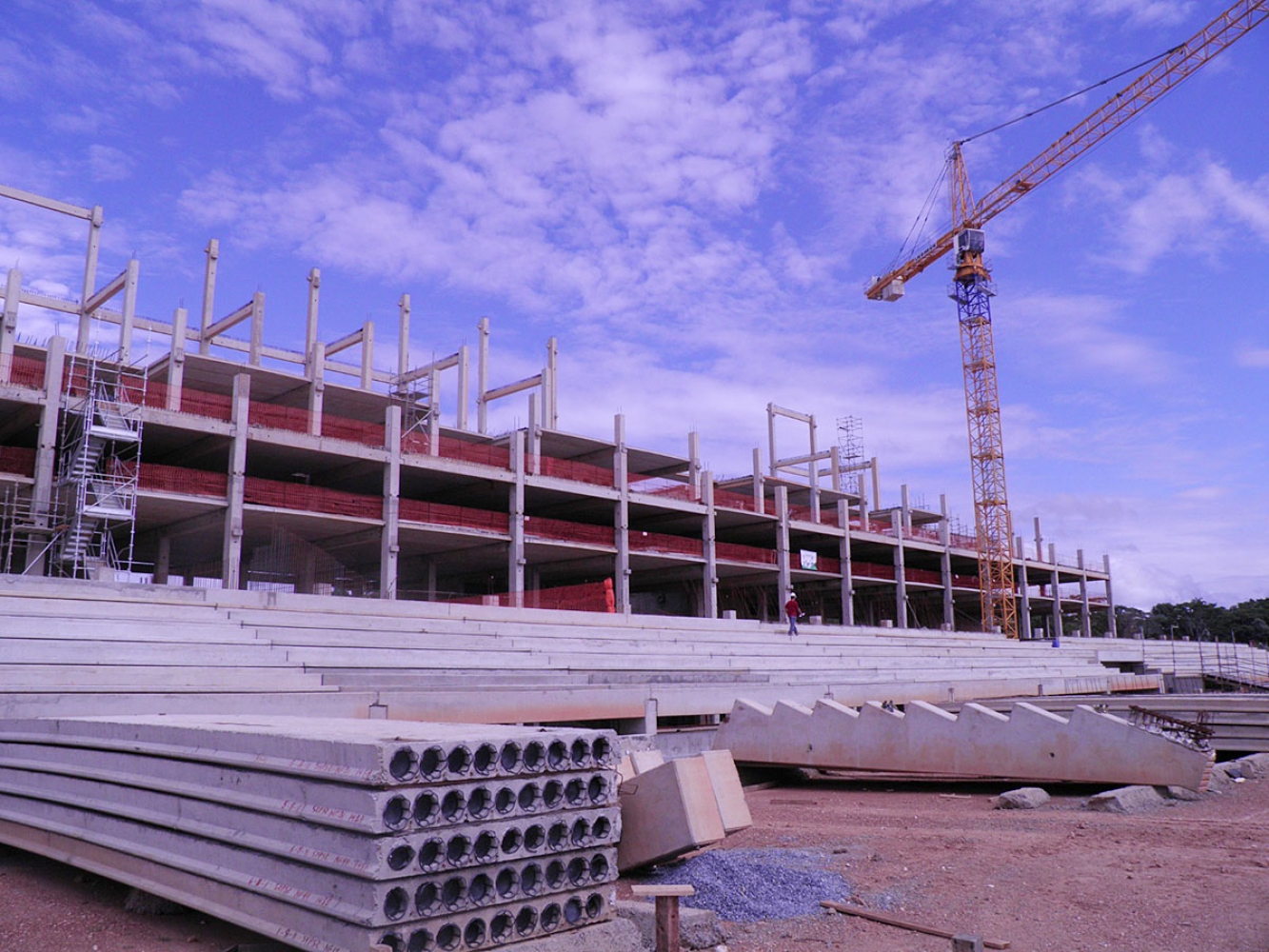

Entrepisos, forros, muros de arrimo, arquibancadas, passarelas
As lajes alveolares Concreviga podem ser utilizadas com ou sem capeamento estrutural de acordo com as concepções do projeto estrutural.
Mesmo quando não se utilizar capeamento estrutural é fundamental a realização da COMPENSAÇÃO e do REJUNTAMENTO.
Em algumas obras utiliza-se o capeamento como piso acabado, realizando em uma só etapa o rejuntamento e a concretagem do capeamento. A espessura mínima recomendada de capeamento é de 5 cm, que devido a contra-flecha, resulta em espessura maior nas extremidades.
Por que escolher
Vantagens das Lajes Alveolares Concreviga
- Rapidez de execução e montagem
- Gera economia, não necessitando do uso de escoramento
- Custo previsto assegurado
- Qualidade garantida
- Obra limpa e silenciosa
- Dispensa acabamento como chapisco e reboco
- Grandes vãos com altas cargas

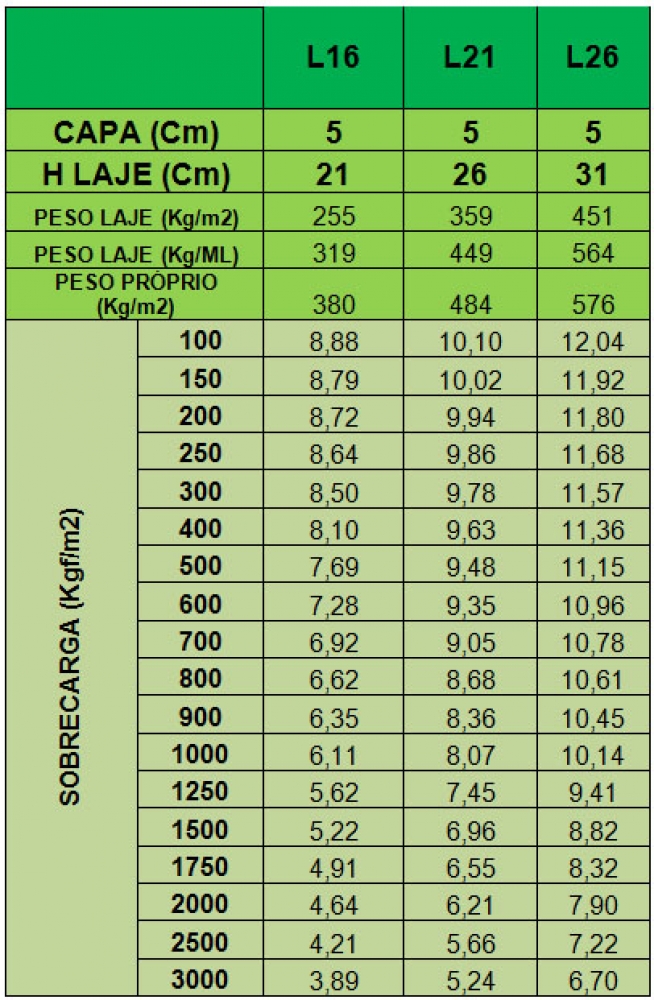

Informações técnicas
Observações importantes
Compensação (Equalização)
Este processo consiste em nivelar por baixo todas as peças, de forma a garantir que o conjunto apresente um desnível mínimo entre as lajes. Colocar escoras ajustáveis, ligadas por uma viga de sustentação provisória no centro do vão da laje montada, igualando as deformações individuais de cada peça. Usar torniquete para ajudar no nivelamento das lajes.
Rejuntamento
O rejuntamento é uma etapa importantíssima na execução das lajes alveolares pois dele depende o monolitismo do conjunto, ou seja, que funcione como um elemento único. Devem ser tomados os seguintes cuidados:
- Limpar cuidadosamente todas as juntas removendo material solto que possa estar entre as lajes;
- Molhar as juntas com água;
- Utilizar concreto fck 30 MPa com brita 0 (zero). Se for bombeado, verificar se a plasticidade do mesmo é adequada;
- Preencher as juntas com concreto. Garantir o preenchimento e o adensamento deste concreto;
- Caso ocorra escorrimento de nata pela junta realizar a limpeza do local com o concreto ainda fresco;
- Aguardar no mínimo 5 dias para retirar o material de compensação e carregar as lajes.
Orientações para o capeamento estrutural
- As lajes e juntas deverão estar limpas, isentas de materiais soltos, barro, restos de concreto;
- Após a montagem deve-se executar a compensação das lajes;
- Colocar armadura de distribuição conforme especificado no projeto da laje;
- Colocar armadura negativa conforme a especificado no projeto da laje;
- Posicionar as fôrmas de borda;
- Molhar as lajes antes da concretagem;
- Concretar a capa utilizando concreto com resistência característica definida no projeto estrutural e que tenha como agregado graúdo, brita 0. Garantir o preenchimento e o adensamento do concreto a juntas, através do uso de vibrador;
- Caso ocorra escorrimento de nata de concreto pela junta, proceder a limpeza com o concreto ainda fresco;
- Proceder a cura úmida após a concretagem;
- No dia seguinte à concretagem devem ser serradas as juntas do piso conforme especificação de projeto. No entorno dos pilares, prever junta de encontro;
- Retirada do escoramento no mínimo 5 dias após a concretagem;
- Quando existirem requisitos especiais ou preocupações estéticas, procurar um especialista em pisos antes da execução.

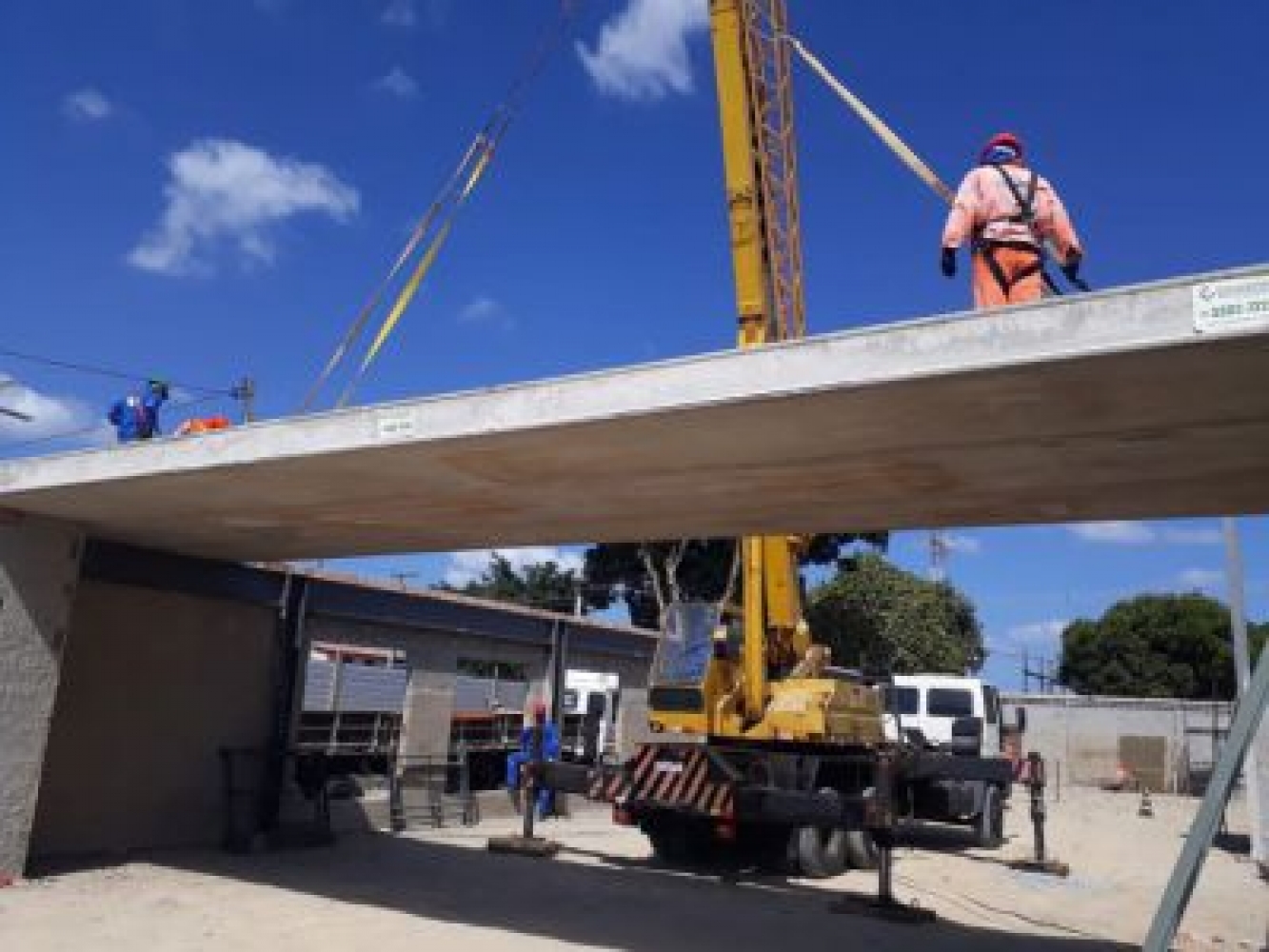

Manuseio e montagem

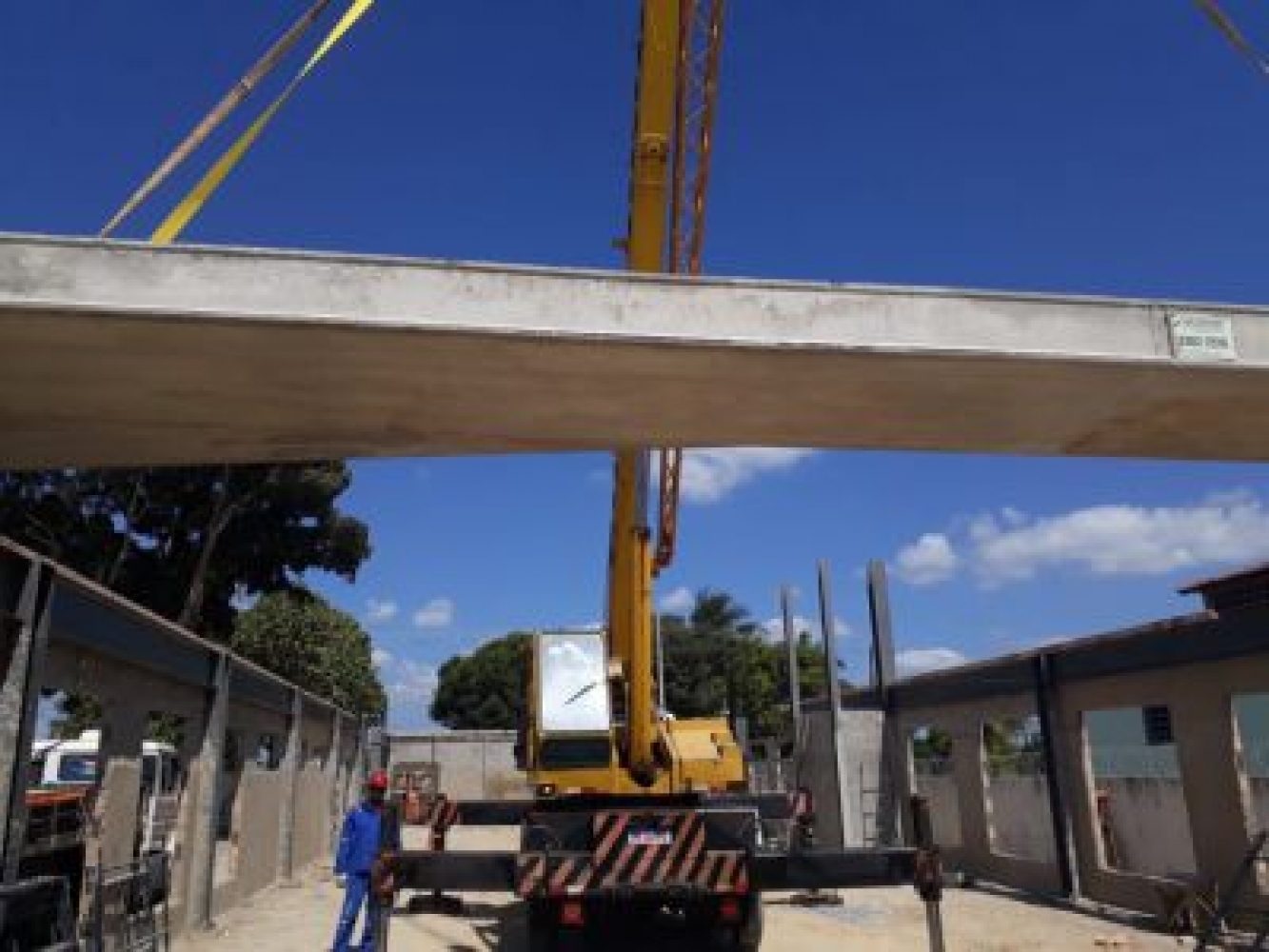

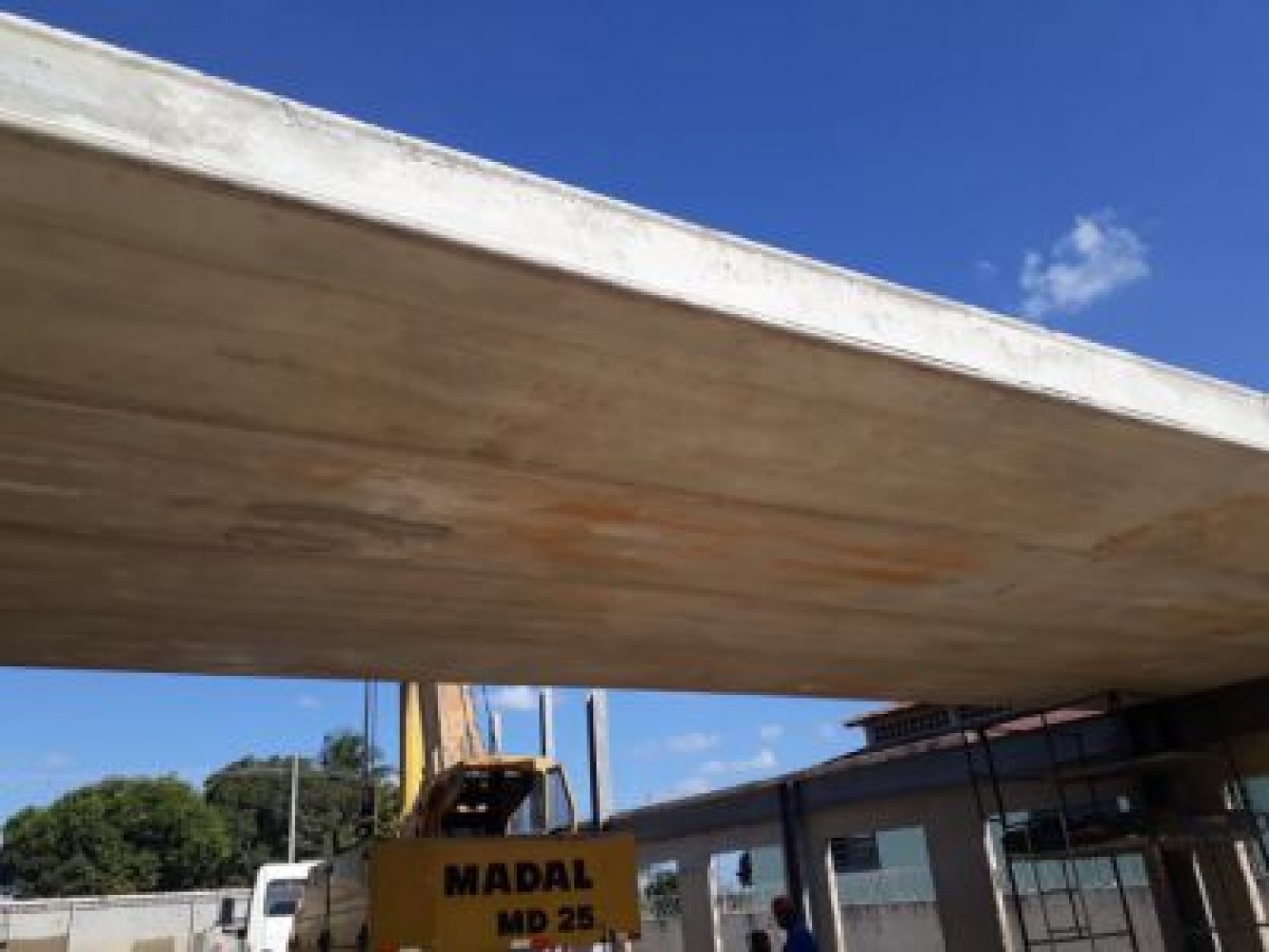

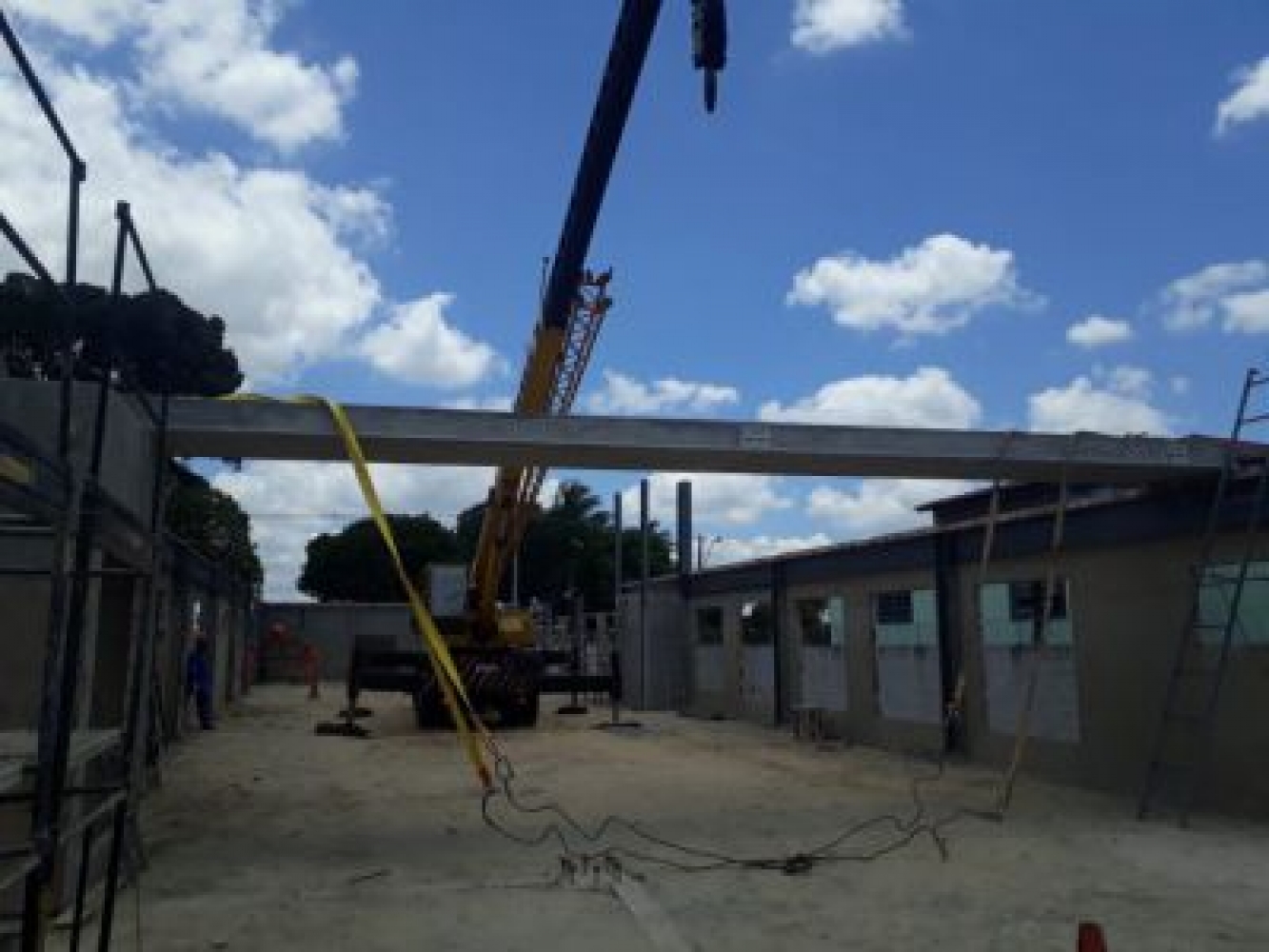

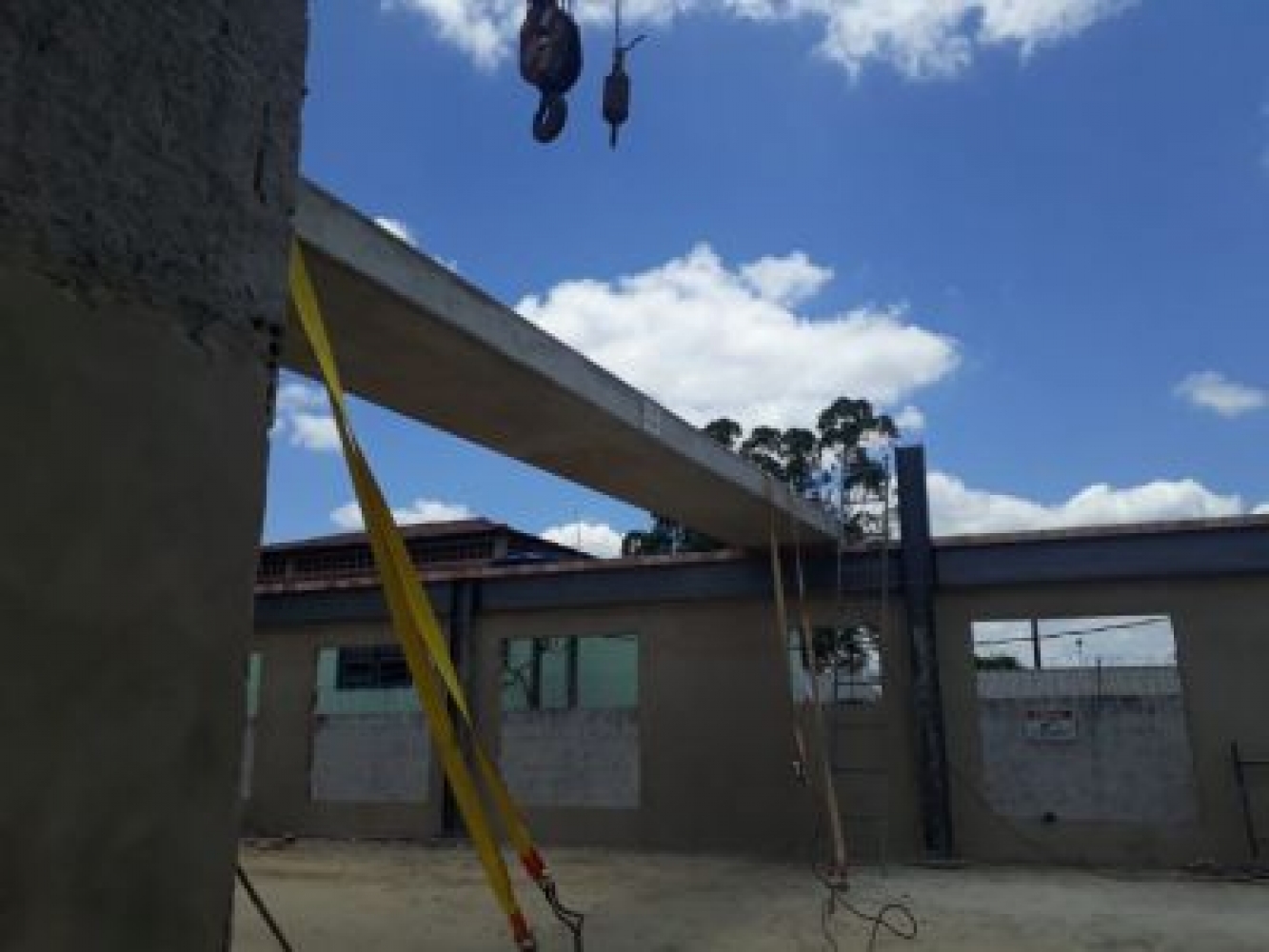

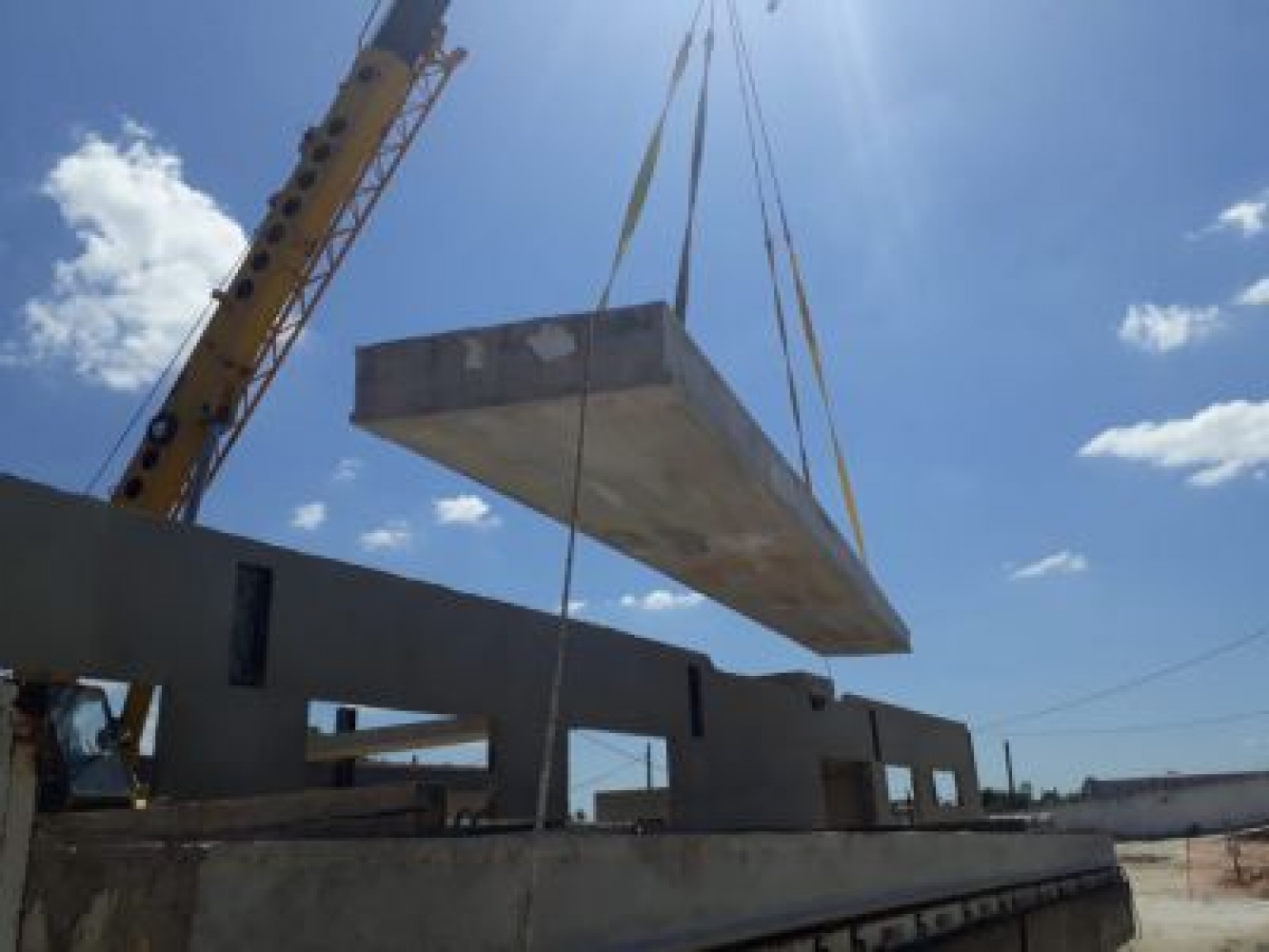

A movimentação deste produto é feita através de balancins equipados com garras adequadas para lajes alveolares. O engate da peça deverá ser preciso garantindo que a garra esteja bem posicionada no sulco da laje. Verificar que os balancins estejam colocados de forma simétrica na peça para que a mesma não fique inclinada. Como regra aproximada, o balancim deve ter um comprimento não inferior a 3/5 do comprimento da peça, ficando desta forma, um balanço de 1/5 do comprimento para cada lado.
Armazenamento

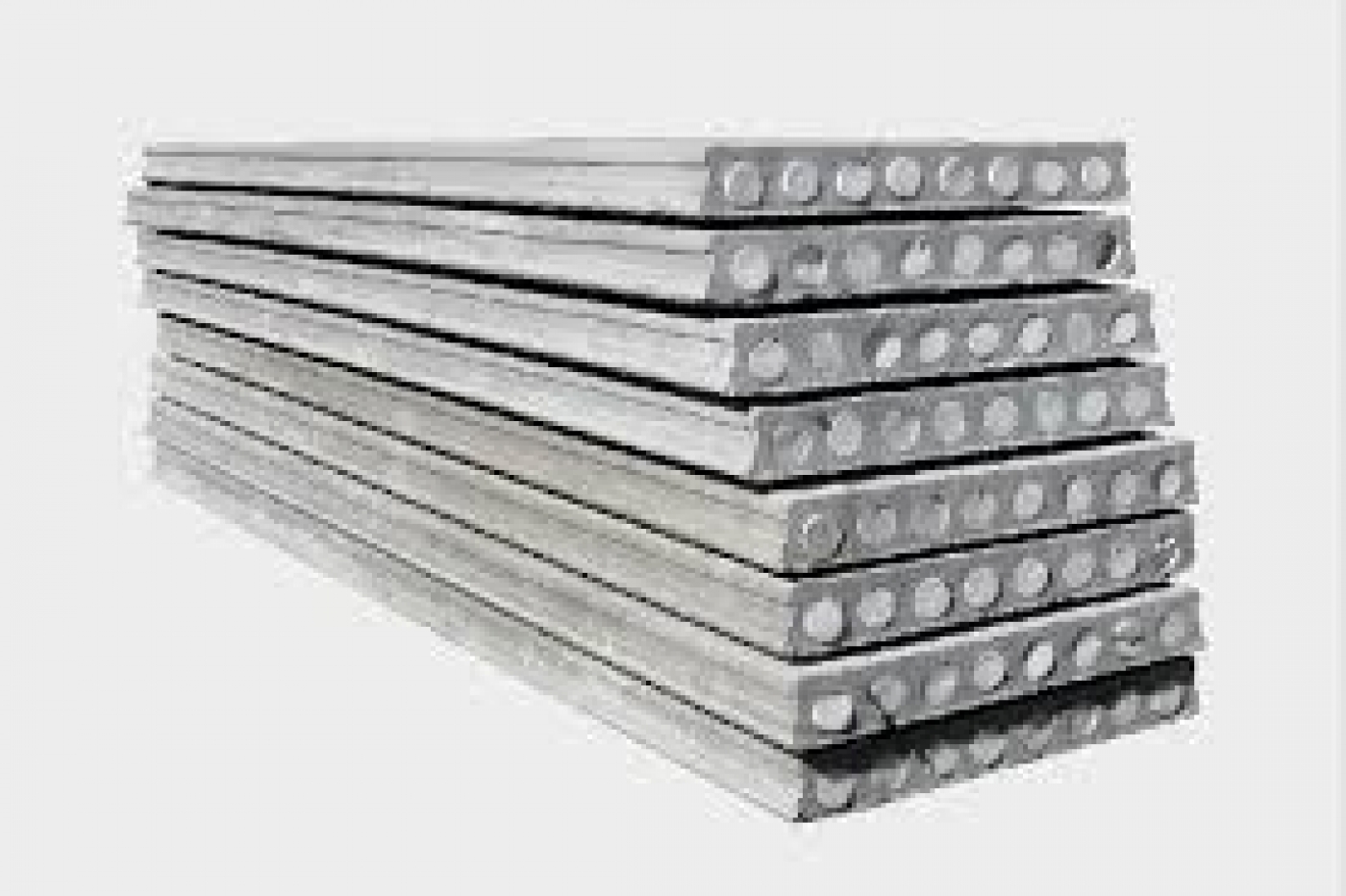

Quando houver necessidade de armazenamento em obra, na base de apoio da primeira peça, utilizar madeira, normalmente 8x8. A posição de apoio na carga é de aproximadamente 20 a 30 cm das pontas das lajes. Verificar as condições de suporte do terreno. O empilhamento não deve exceder a 5 peças na altura.
Fotos

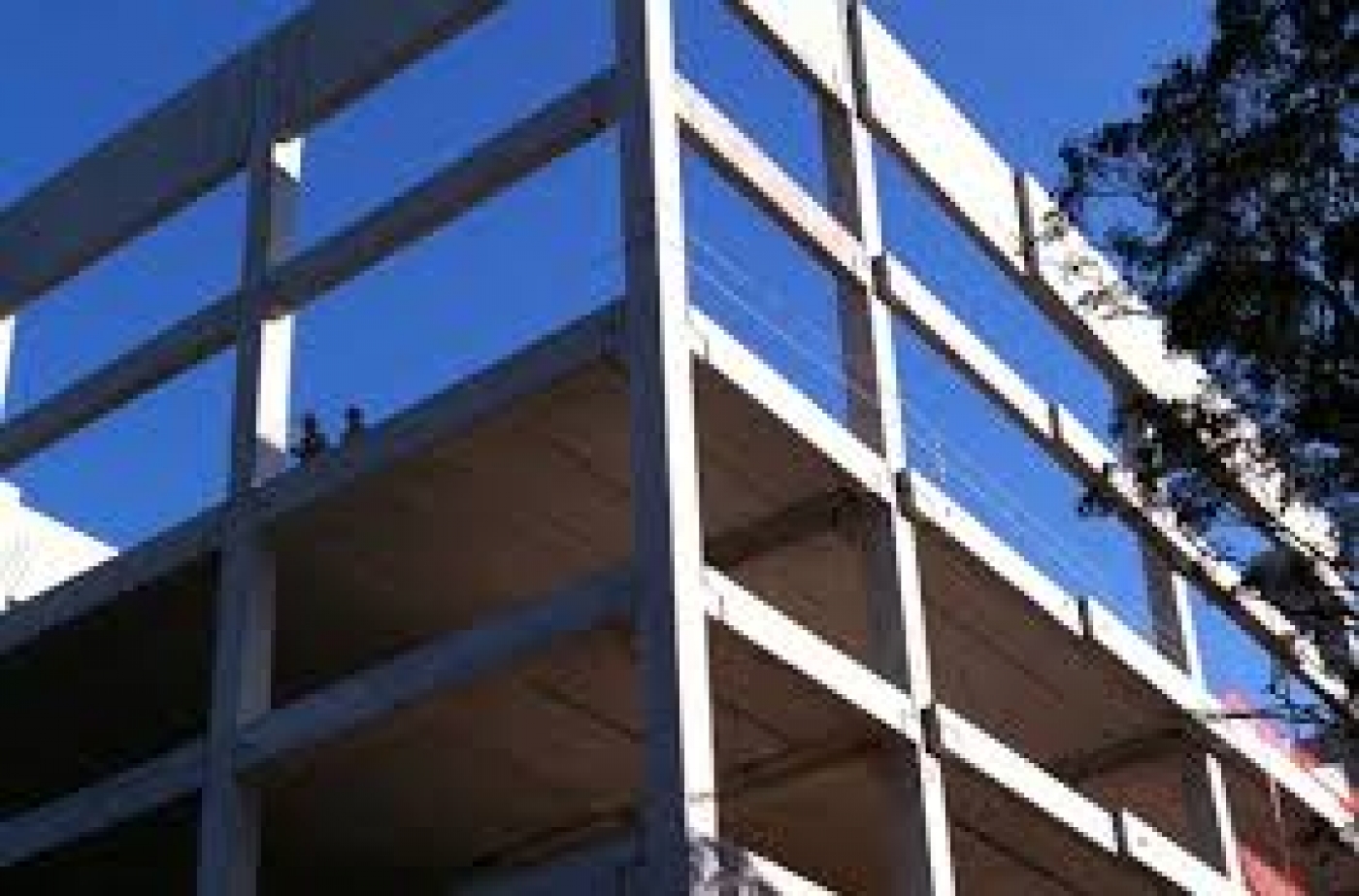

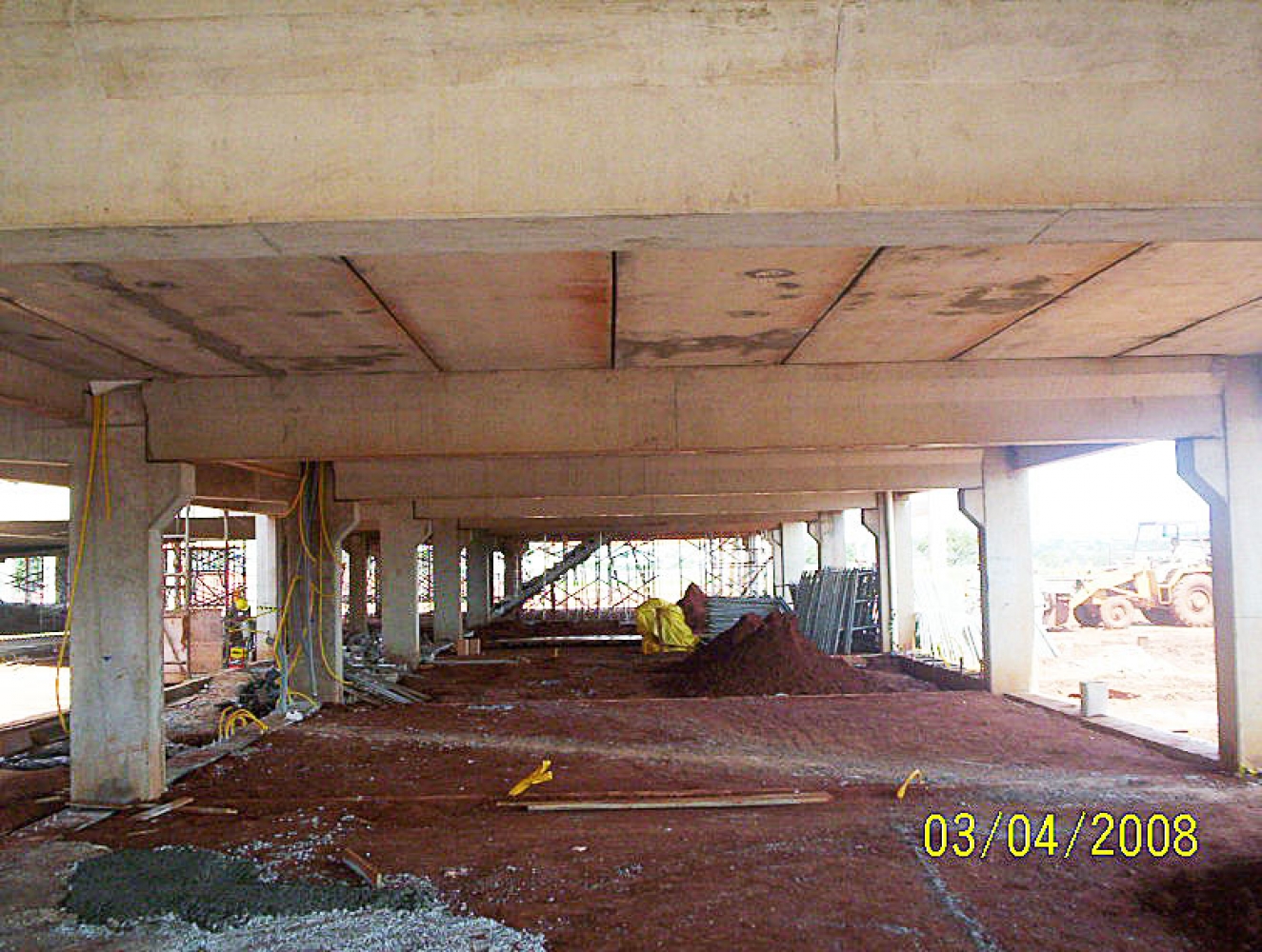

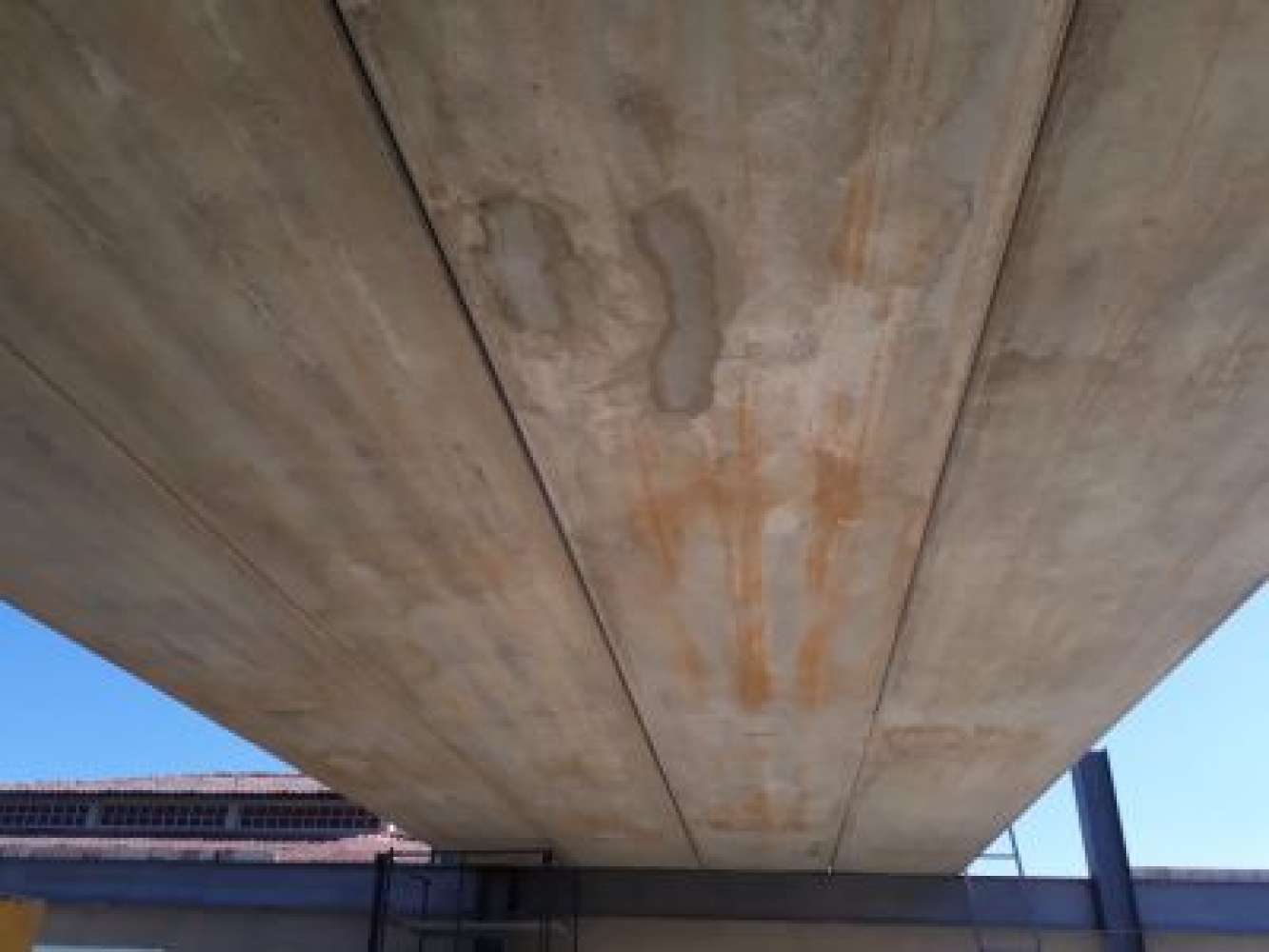

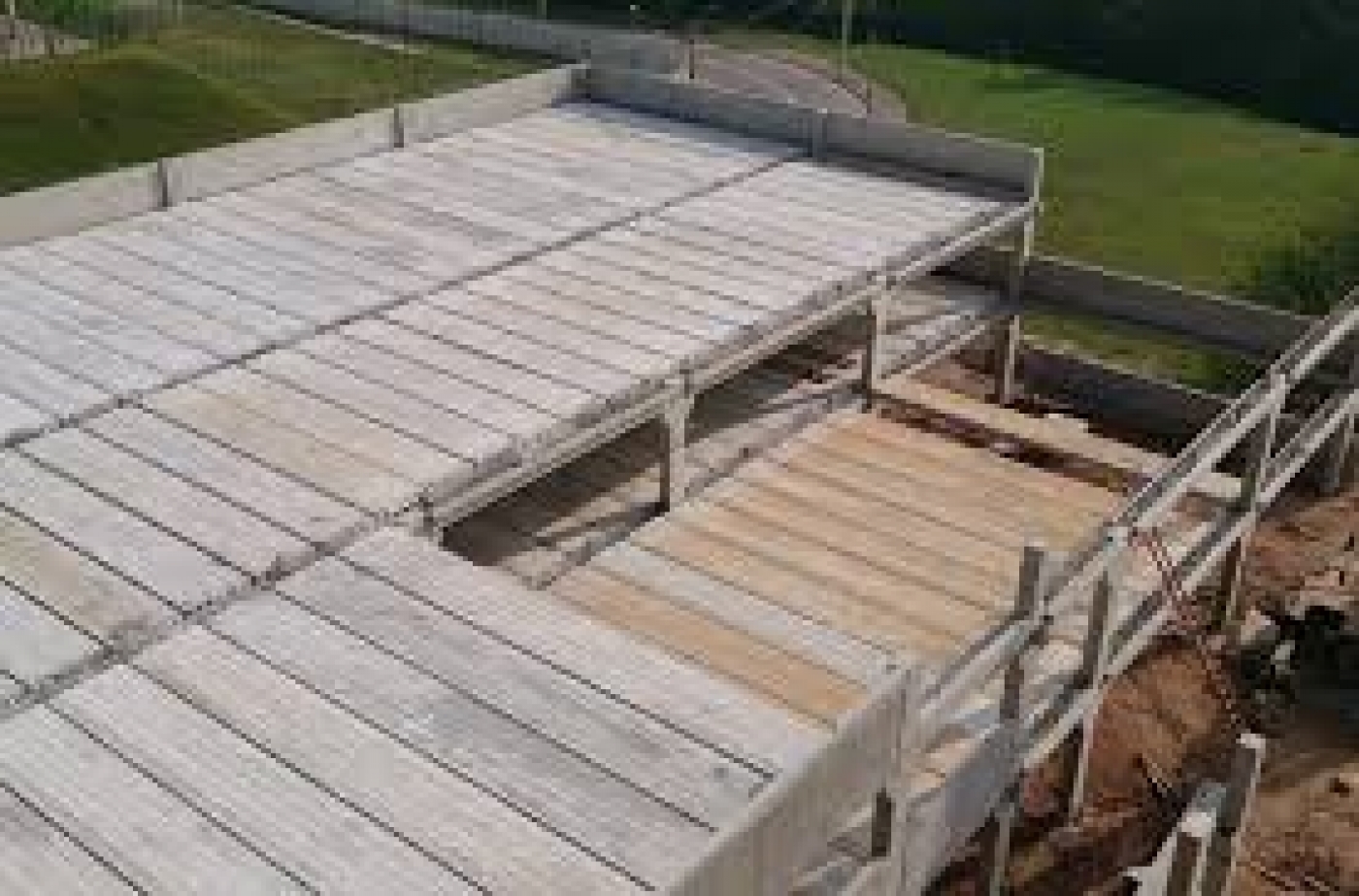

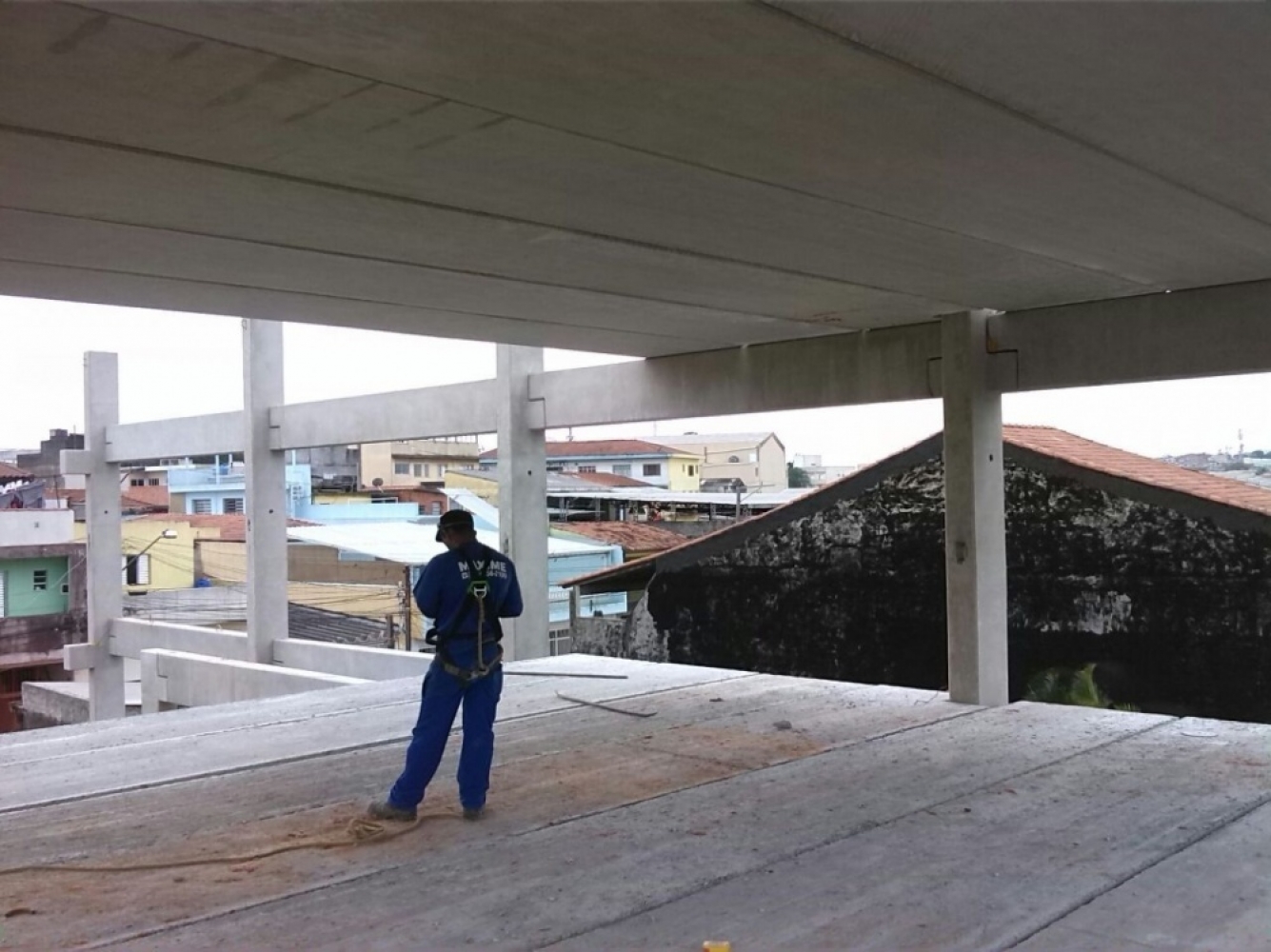

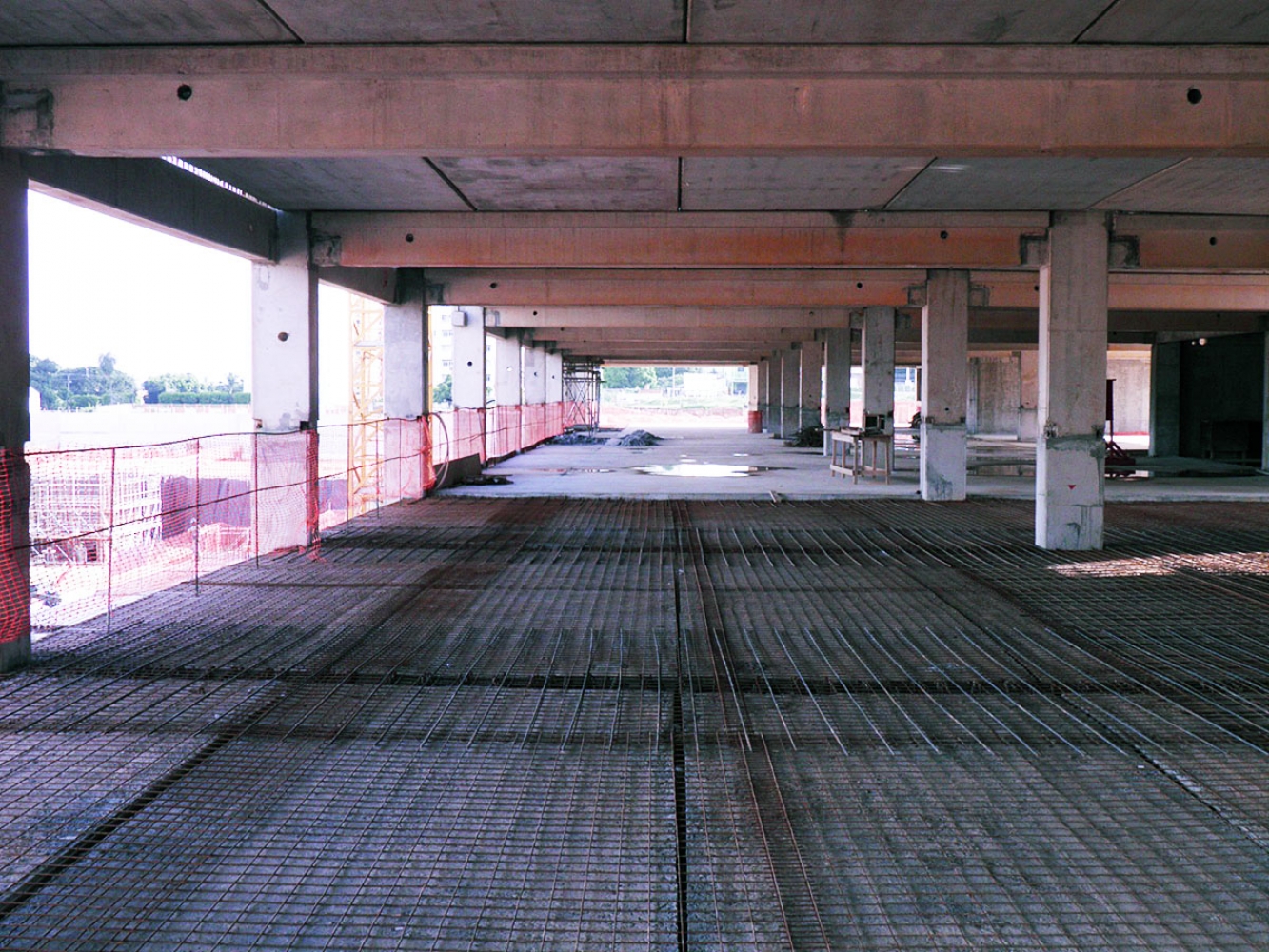

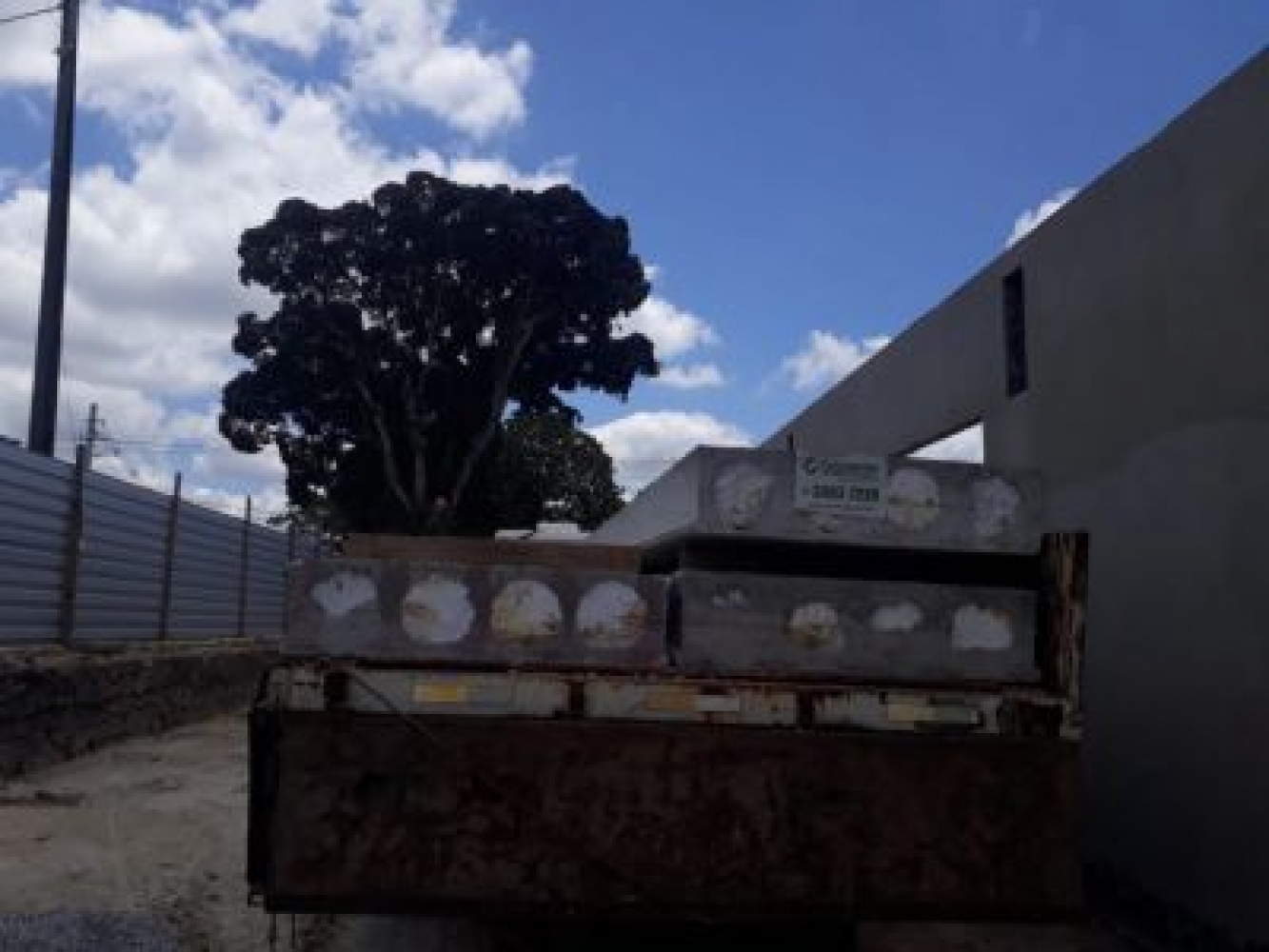

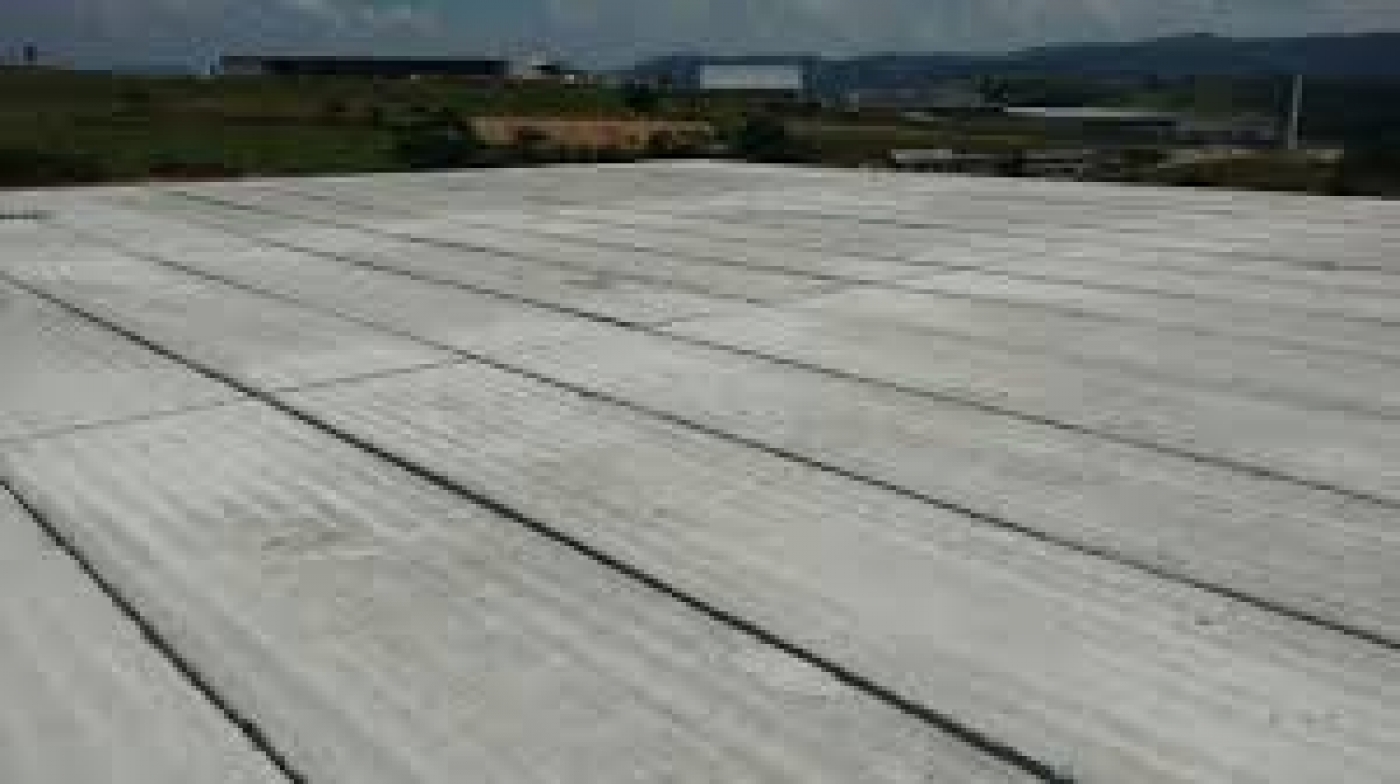

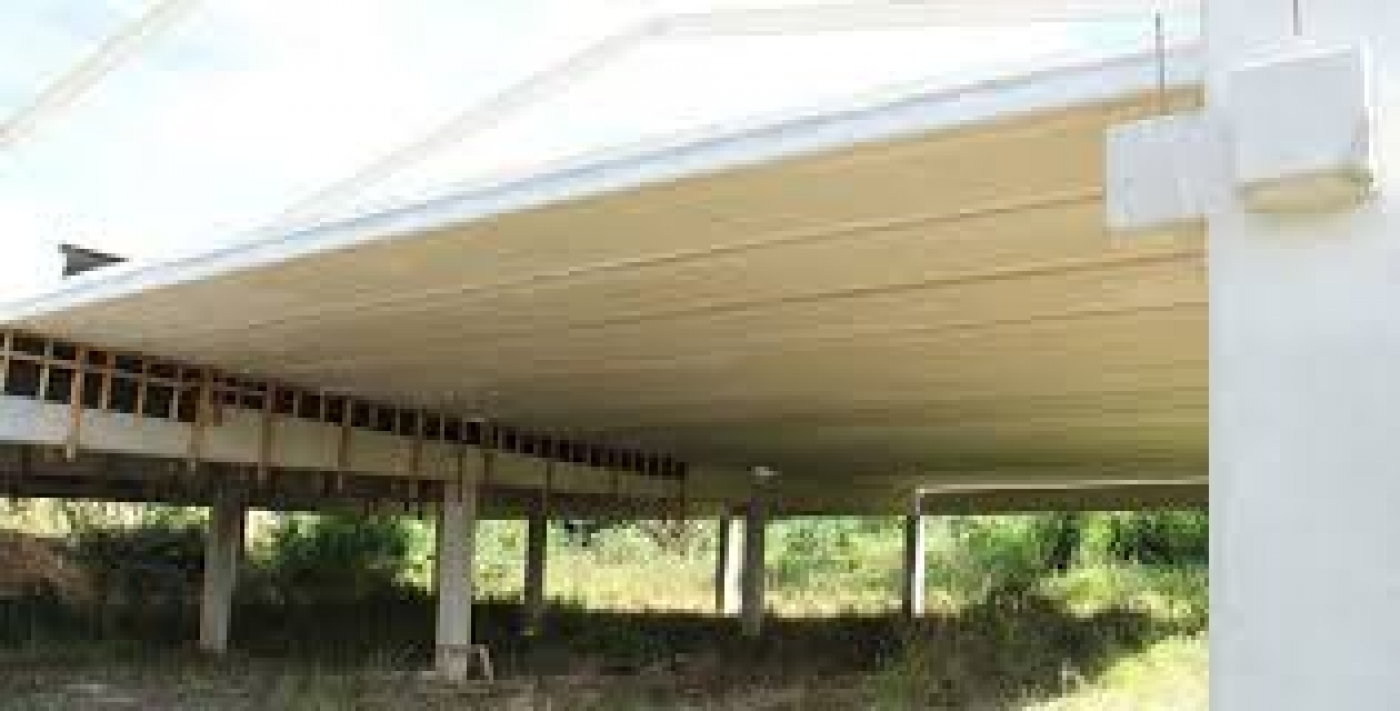

Laje Alveolar em nossas obras
